亚洲精品无码久久久久久,国产精品99,996久久国产精品线观看,日韩精品无码中文字幕一区二区

新聞中心
您當前的位置 ： 首 頁 > 新聞中心 > 行業(yè)資訊

等溫正火爐是否能改造為調質爐嗎?

2020-10-27 15:55:15
次

等溫正火爐是否能改造為調質爐嗎?


       一般正火，是加熱保溫加空冷的過程；調質則是加熱保溫加高溫回火的過程。作為結構鋼的中碳碳素鋼和中碳合金鋼在調質之前多有一次正火，以便消除冷熱加工應力，均勻組織，細化晶粒。加熱溫度多在850- 900℃之間。尺寸較大的工件，正火空冷后還要有一次高溫回火，為的是消除加熱應力。等溫正火是正火的一種特例，是直接得到索氏體(細片狀）的一種熱處理方式。調質處理加熱溫度基本也就在這個溫度段(800-900℃)，回火溫度多在500-650℃。調質處理得到的回火索氏體為粒狀或點狀。用此爐改造為調質處理爐應當沒問題，加熱保溫功能要求一致，加熱溫度合適。等溫爐用于調質淬火后的高溫回火也恰到好處，溫度段剛剛好。

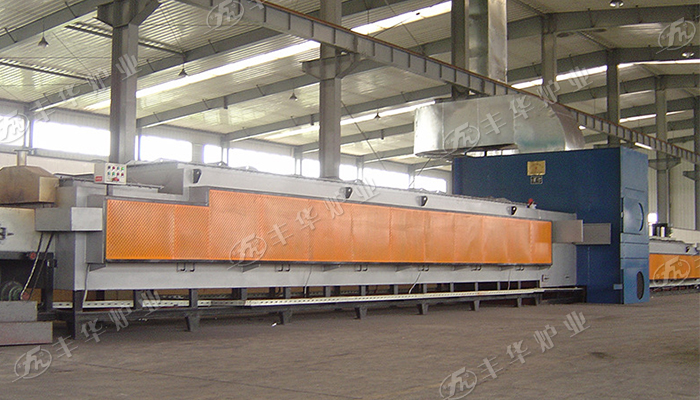

等溫正火爐

       正火是將鋼加熱到Ac3 (或AcCM)以上適當溫度（一般增加30-50℃），保溫以后再空氣中冷卻得到珠光體類組織的熱處理工藝。其目的是消除或改善坯料制備時所造成的各種組織缺陷，獲得有利于切削加工的組織和硬度，改善組織中各組成相的形態(tài)和分布，細化晶粒，為熱處理做好組織準備。常用作齒輪用鋼的預先熱處理，但因其冷卻方式是在空氣中連續(xù)冷卻，珠光體類組織形成溫度跨度大，組織均勻性差，硬度離散度大，機加工性能不好，容易導致熱處理變形。因此，近年來汽車用齒輪鋼件普遍采用等溫正火，作為其預先熱處理。


       正火加熱爐的落料口與中間冷卻裝置之間有一段裸露在空氣中，落料口處設置有保溫簾。 等溫正火爐有時候啟動冷卻機構的冷卻風扇時，會有一定量的風會進入正火加熱爐的落料口造成溫度下降。 等溫爐的接料口處由于遠離冷卻風扇，故啟動冷卻風扇時對等溫爐溫度無影響。但等溫爐1區(qū)應多設置一些加熱裝置，防止零件進去后溫度下降過快。


       產(chǎn)生的原因及危害：滲碳濃度突然過渡就是表面與中心的碳濃度變化加劇，不是由高到低的均勻過渡，而是突然過渡。產(chǎn)生此缺陷的原因是滲碳劑作用很強烈(如新配制的木炭，舊滲碳劑加得很少)，同時鋼中有Cr、Mn、Mo等合金元素是促使碳化物形成強烈，而造成表面高濃度，中心低濃度，并無過渡層。產(chǎn)生此缺陷后造成表里相當大的內應力，在淬火過程中或磨削過程中產(chǎn)生裂紋或剝落現(xiàn)象。


本文網(wǎng)址：http://zhzad.com/news/457.html
上一篇：沒有了

近期瀏覽：
